恶臭在线监测设备

恶臭在线监测设备

产品型号:TW-EC08

产品品牌:天蔚

「天蔚环境」拥有多年气象环境监测生产经验,恶臭在线监测设备检测精度高速度快,提供恶臭在线监测设备报价及方案。

产品详情

一、恶臭在线监测设备产品功能介绍

1.监测设备可同时监测复合恶臭气体(OU)、空气中的挥发性有机气体(TVOC)、硫化氢、氨气、气象参数(温度、湿度)。

2.监测设备具有良好的抗干扰能力,具备停电来电自恢复功能。具有防水、防尘设计,支持GPRS无线通讯。

3.监测设备需符合《污染物在线监控(监测)系统数据传输标准》HJ212-2017。

4.监测设备具备报警功能并采用一体化设计,可实现本地监测因子的超标灯光报警功能。

5.监测设备具备本地及远程标定功能,带预处理系统(除尘、水汽等杂质)一键消音。

6.监测设备主界面显示近60秒实时曲线,浓度数值采用数字及图形的显示方式。

7.监测设备可采用立杆、壁挂安装方式。

8.生命周期管理系统,系统对主要元器件进行生命管理,可根据设置的剩余寿命进行报警提示;

9.设备需配置彩色触摸屏,便于调试操作;

10.设备具备可拓展GPS定位功能,监测数据可与GPS定位信息关联存储;

11.具备高性能工业级无线模块;具备高性能工业级16/32位通信处理器;具备完备的防掉线机制,保证数据终端永远在线;RS232/RS485接口。

12.信号输出:4G无线传输功能、RS-485

13.工作电源:AC220V±10%,50HZ,5A

14.工作温度:-30~70℃(指处理器部分)

15.工作湿度:0~90%RH

16.内置4G无线通信模块,可对无线传输数据发送间隔,发送IP/域名地址进行设定和修改,支持HJ212协议。无缝对接客户及环保局平台,上次“实时”、“分钟”、“小时”、“日”数据。


二、恶臭在线监测设备产品技术参数

恶臭气体在线监测系统技术参数

产地

中国

品牌

风途科技

型号

FT-EC08

序号

配置名称

单位

数量

参数



1



主机





1

检测项目:氨气、硫化氢、臭气浓度、甲硫醇、三甲胺、二硫化碳、甲硫醚、二甲二硫、苯乙烯。(根据客户需求而选择监测因子)









1.1







包括电化学、PID光离子、金属MOS传感器;

















1

⑴、电化学传感器分别对应检测:

常规四参:

氨气:(0~10)ppm; 硫化氢:(0~20)ppm;

TVOC:(0~20)ppm;臭气:(0~1000)OU

标准八参:

氨气:(0~10)ppm; 硫化氢:(0~20)ppm;

甲硫醇:(0~20)ppm;甲硫醚:(0~20)ppm;

二甲二硫:(0~20)ppm;

二硫化碳:(0~20)ppm;

苯乙烯:(0~10)ppm;三甲胺:(0~10)ppm;

⑵、误    差: FS.≤±5%

⑶、环境温度:-20℃-+50℃。

⑷、环境湿度:0-95%RH。

(根据客户需求而选择监测因子)

1.2

进样控制泵系统

1

(1) 进样流量: 400-600 毫升/分钟,内置采样系统。

(2) 内置采样系统:内置无刷气泵采样

1.3

过滤器

1

小型疏水器(过滤大气中微量粉尘及水汽)

1.4

其他附件

1

连接管件等

2

数据传输系统

1

(1) 外形尺寸:91*58*22mm;

(2) 设备重量:300g;

(3) 支持 TD-SCDMA、WCDMA、EVDO、CDMA、GPRS

3

防雨保护箱

1

尺寸:410*272*540mm

材质:冷轧板,表面喷涂白色

4

立杆

1

尺寸:1200mm

材质:镀锌管,表面喷涂白色

5

显示屏

1

内置5寸触摸屏幕

气体浓度数值采用数字及图形显示方式

三、恶臭在线监测设备产品特色

应用环境

污水处理厂

再造烟叶厂

垃圾填埋场

垃圾中转站

化工及工业园区


四、恶臭在线监测设备产品安装

天蔚环境恶臭气体监测系统产品施工安装方案

HJ 664-2013环境空气质量监测点位布设技术规范(试行)

1、安装环境

安装环境应尽量遵循环境监测系统的运行环境(包括环境温度、环境湿度、环境压力)要求。应尽量避免有机械震动、强电磁辐射、空气(风速)流动过快以及环境温度、环境湿度过高的区域。空气的流速过快会影响检测的响应时间和检测结果,环境温度、湿度过高会影响检测结果和传感器的使用寿命。

2、安装位置

总体原则应考虑到被监测气体扩散空间、风向、环境温度、环境湿度、监测区域封闭性以及工艺压力和周围设备分布情况等因素。有人员值守或人员经常滞留的区域应优先考虑。


指导安装

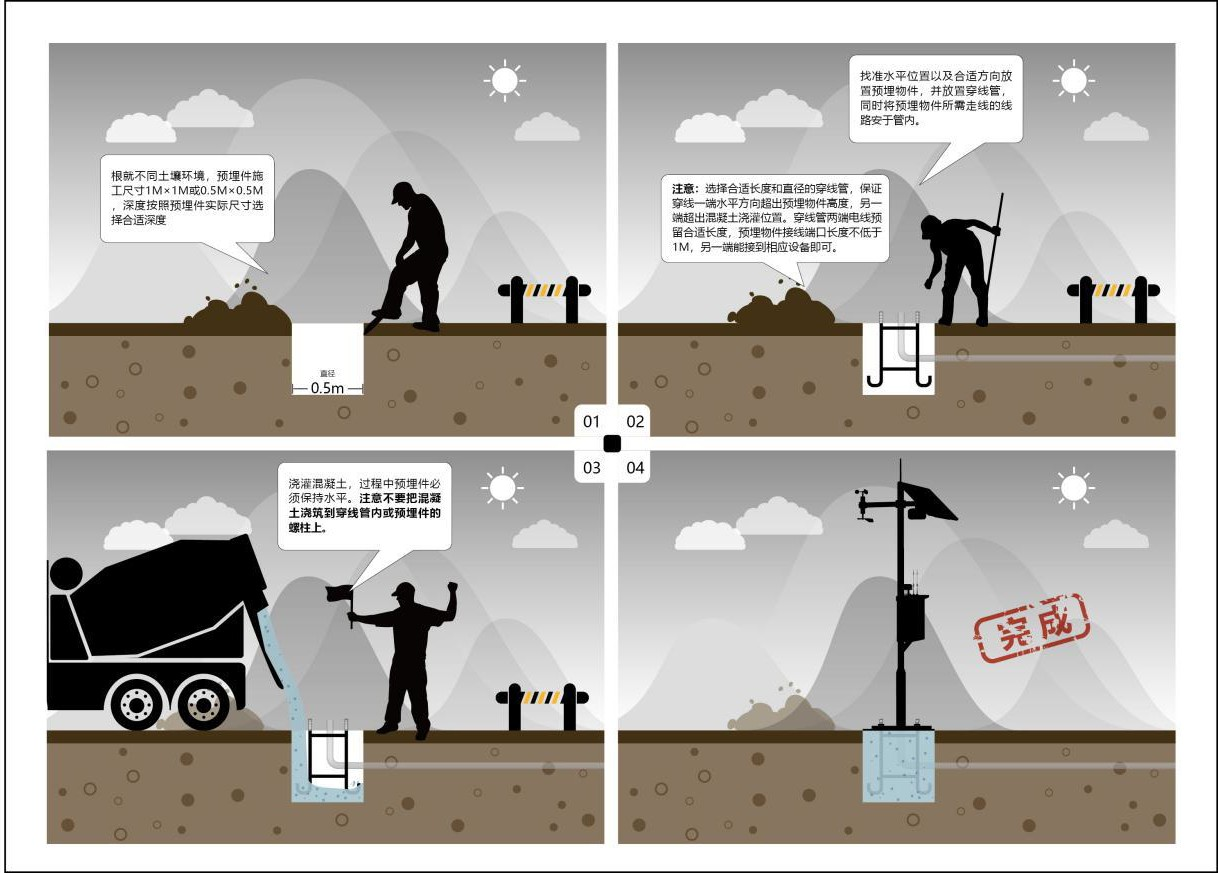

一、地基预埋,配预埋件施工

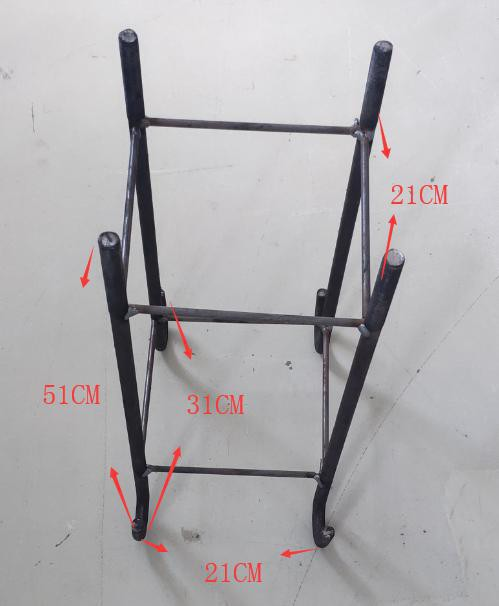

1、地笼中间框架为正方形21cm*21cm,高51cm,底部外边勾与勾距离31cm,如图1。预埋施工尺寸不低于50cm*50cm,深度40-43cm。

图1

2、找准水平位置,以及合适方向放置预埋件,有一个正面方向朝南。浇筑预埋件时,注意不要把混凝土浇筑到穿线管内或者预埋件螺柱上。预埋件在土坑里位置要正,不要歪斜,并固定好预埋件,以防止浇筑混凝土时,预埋件的位置发生变化。如图2。

3、布线,根据订单需求提前合理布线,包括电源线。如需要布线,浇筑混凝土前,需要先放置穿线管,常规为PVC材质的塑料管,直径根据供电线缆尺寸自定。穿线管需高于预埋件中心预留孔5cm,另一端以能接到相应设备处为标准。

图2
